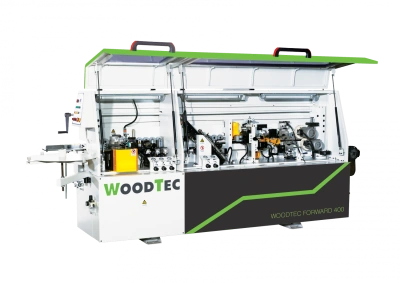

Станок для облицовывания кромок WoodTec FORWARD 400 PLUS

Артикул: WT128

Уточняйте у менеджера

957 837 руб.

В корзину

Сравнить

Избранное

Распечатать

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Пусконаладка и обучение за наш счёт

Бесплатная доставка по РФ за 1-3 дня

Оборудование в лизинг с авансом от 0%

Официальная гарантия 1 год*

Описание
Характеристики

Описание

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

Торцовка	Фрезерование свесов	Циклевка радиусная	Циклевка плоская	Полировка

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Скорость подачи 12 м/мин.
Бачок для клея-расплава с электронным блоком контроля температуры.
Регулировка количества наносимого клея.
Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.
Торцовочный узел для обрезки переднего и заднего свесов пилой.
Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм.
Циклевка радиусная R = 2 мм.
Циклевка плоская.
Полировальный узел 2 х 0,37 кВт 1400 об/мин.
Транспортная система с цепью. Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках.
Магазин подачи рулонного кромочного материала.
Пульт управления на передней панели станка.
Регулятор сжатого воздуха.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Станина на заводе проходит полный цикл термической обработки. Это обеспечивает стабильную жёсткость и виброоустойчивость всей конструкции станка. Посадочные места под рабочие узлы произведены на высокоточный обрабатывающих центрах за одну установку станины.
	Клеевой узел Клеевой бачок 1,5 л имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея - аккуратный клеевой шов. Не требуется регулировка на толщину материала.
	Пресс группа Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные свободного вращения. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.
	Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт, две пилы Ø80 х Ø22, Z = 20 Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
	Узел фрезерный для снятия свесов Два промышленных двигателя (12 000 об/мин), 2 х 0,55 кВт. Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм. Копиры осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
	Узел радиусной цикли Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Узел оснащен копирами для точной обработки кромки. Имеется винтовая настройка узла, позволяющая точно и быстро настроить узел на разную толщину кромки.
	Узел плоской цикли Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
	Панель управления Экран панели управления отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Удобно и быстро с помощью рукоятки можно настроить станок на толщину детали до 60 мм.
	Подающий конвейер Деталь подается цепным конвейером с обрезиненными башмаками. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор.

Характеристики

Толщина кромочного материала, мм	0,4 - 3
Толщина детали (мин/макс), мм	8 - 60
Размеры обрабатываемой детали (мин) - длина x ширина, мм	120 x 80
Скорость подачи, м/мин	12
Обороты пил, об/мин	12 000
Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм	Ø75; Z = 4; R 2
Мощность двигателей (2 шт.), кВт	2 х 0,7
Обороты, об/мин	12 000
Полировальный узел - мощность, кВт	2 х 0,37
Обороты, об/мин	1400
Патрубки системы аспирации, мм	Ø120
Общая мощность, кВт	6,9
Питающее напряжение (3 фазы), В	380
Давление сжатого воздуха, бар	6,5
Габаритные размеры:
Длина, мм	3850
Ширина, мм	1050
Высота, мм	1600
Вес, кг	1500
